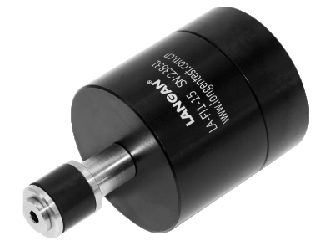

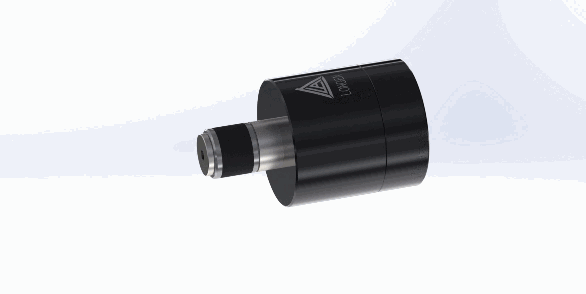

LA-FI 系列快速連接器，用于對直管，鉆孔和內螺紋部件的壓力和氣密測試。它利用彈性密封的原理，可密封圓形或粗糙的表面并適應較大公差的測試件，氣動驅動可應用于自動化測試；該快速連接器利用密封件和測試件表面之間的摩擦力連接，因此快速連接器密封件和被測件密封面不能沾水或其它潤滑物質，該快速連接器不會(huì )損傷或損壞測試件，特殊的雙位快速連接器可按需提供，用來密封彼此間距很近的端口（見附圖1、附圖2，特殊類型），軸加長的 LA-FI 快速連接器也可提供（見附圖3，特殊類型）。

技術參數

———————————————————————————————————————————————————————

【工作壓力】入口B：從真空至最高 9bar，其他壓力范圍可按需提供，當應用在受壓環境下時，該 LA-FI 快速連接器必須由一個固定裝置來固定好，僅對于真空應用環境下，不需要固定裝置。

【泄  露  率】10^-3 mbar·l/s (10^-4 Pa·m³/s)

【工作溫度】+5℃ ～ +80℃

【機體材料】殼體，活塞和墊圈為鋁質合金。

【密封材料】主密封使用丁腈橡膠/氯丁二烯材質的O型圈?？蛇x用聚氨酯（Urethane）密封件，用于磨損較大的應用環境。

【應      用】測試：用于直管，內孔和帶內螺紋的部件的壓力和真空測試。其他應用：加注，壓力和功能測試以及沖洗等等。部件：容器、塑料容器、醫療部件、閥門、泵、過濾器、壓力容器及管路連接等。

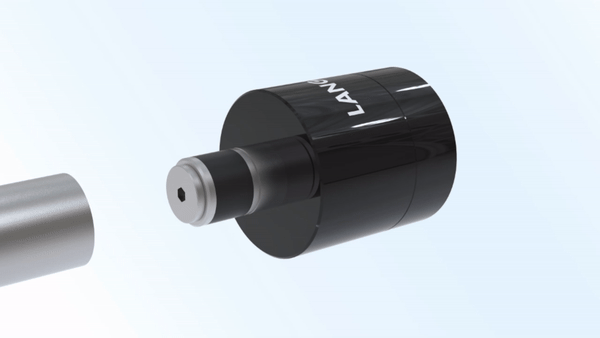

【測試步驟】用固定夾具將快速連接器固定好；將 LA-FI 快速連接器插到測試件內，施加控制氣源，快速連接器就此連接上；施加測試氣源；斷開連接時，總是先釋放測試壓力；釋放控制壓力，將快速連接器移開。

LA-FI 型快速連接器的特殊形式

———————————————————————————————————————————————————————

以下為 LA-FI 快速連接器的幾種特殊型式，如標準型不能滿足您的使用要求，我們將為您提供專屬解決方案，歡迎咨詢。

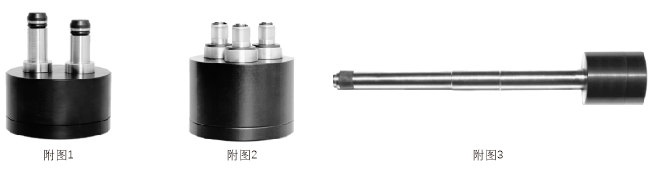

附圖1、附圖2 為所需密封管路間距較小的情況專門設計的快速連接器。

附圖3為軸加長型快速連接器：軸加長型連接器用來密封標準 LA-FI 型快速連接器接觸不到的表面。
